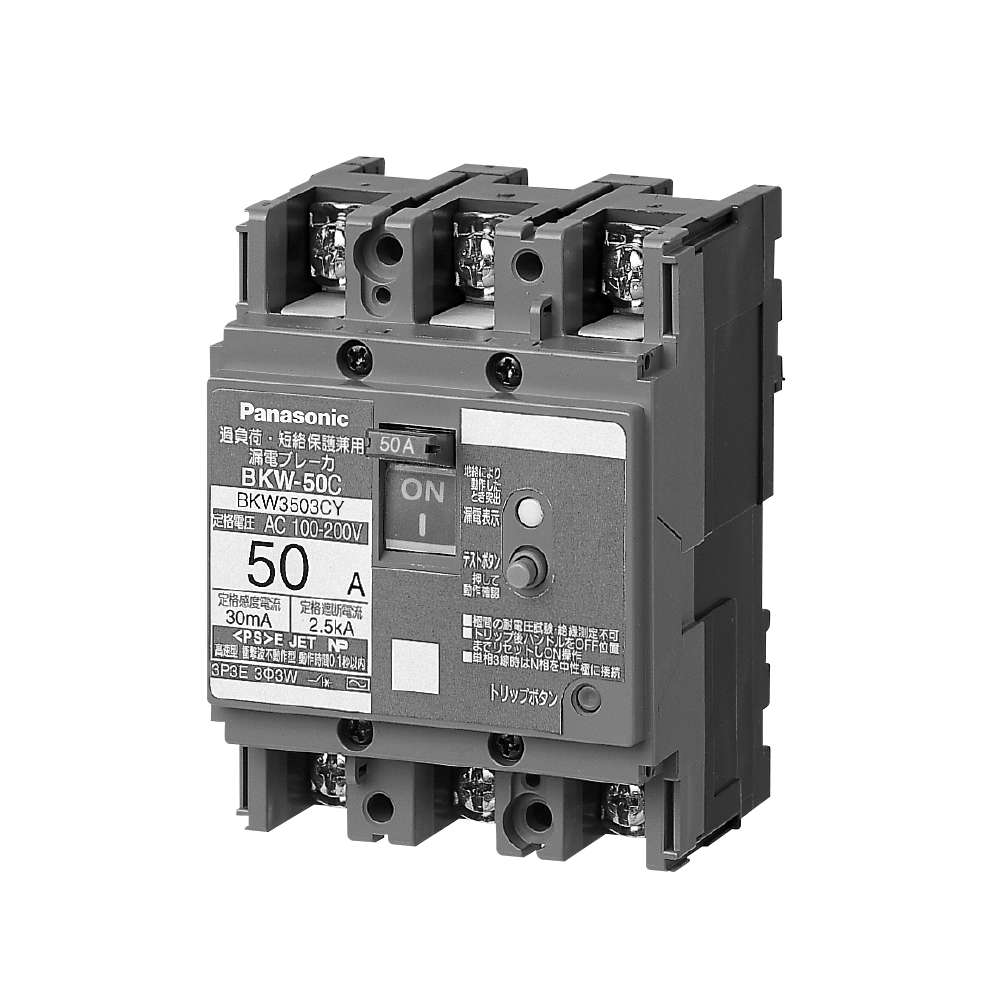

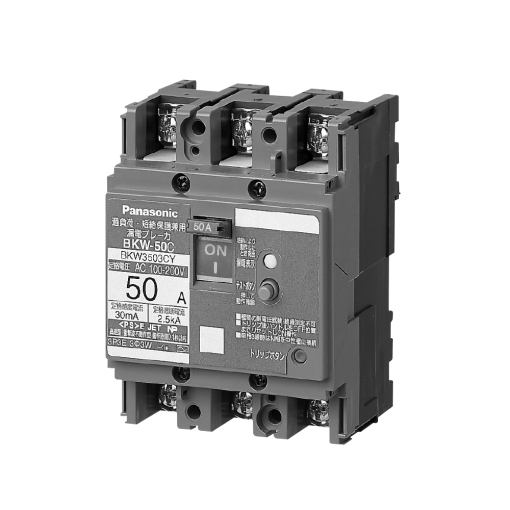

Cầu dao đóng ngắt mạch Panasonic MCCB 3P

Cầu dao đóng ngắt mạch Panasoniclà công tắc điện sử dụng nhằm bảo vệ mạch điện khi gặp tình trạng quá tải, sụt áp hoặc ngắn mạch. Thiết bị này còn dùng để đóng ngắt mạch điện bằng tay. Do đó, nó có nhiệm vụ tìm những dòng điện bị lỗi và ngắt mạch điện.

Cấu tạo của cầu dao đóng ngắt mạch Panasonic

Cầu dao đóng ngắt mạch Panasonic có 2 cấp tiếp điểm đó là tiếp điểm chính và hồ quang hoặc 3 tiếp điểm gồm chính, phụ và hồ quang. Nếu đóng mạch, các tiếp điểm sẽ lần lượt đóng lại.

Tiếp điểm hồ quang đóng trước, sau đó đến tiếp điểm phụ và cuối cùng là tiếp điểm chính. Trái lại khi ngắt mạch, tiếp điểm chính sẽ mở trước và tới tiếp điểm phụ, sau cùng là tiếp điểm hồ quang.

Do đó, hồ quang chỉ cháy ở tiếp điểm hồ quang, vì vậy có thể bảo vệ tiếp điểm chính để dẫn điện. Hơn nữa, bạn cần sử dụng thêm tiếp điểm phụ nhằm tránh hồ quang cháy lan khiến tiếp điểm chính bị hỏng.

Nguyên lý hoạt động của cầu dao đóng ngắt mạch Panasonic

Nguyên lý hoạt động của cầu dao đóng ngắt mạch Panasonic là khi đóng điện ở tình trạng bình thường, cầu dao sẽ ở trạng thái đóng tiếp điểm bởi 2 móc tương ứng với móc 3 ở trên cụm tiếp điểm động. Lúc này, bật cầu dao về trạng thái ON, dòng điện ở nam châm điện 5 cùng phần ứng 4 không hút.

Nếu mạch điện bị ngắn mạch hoặc quá tải, lực hút điện từ ở nam châm điện 5 sẽ hút phần ứng 4 xuống khiến móc 3, 5 bật nhả và thả tự do, lò xò 1 cũng được thả lỏng. Các tiếp điểm của cầu dao sẽ mở ra và mạch điện bị ngắt hẳn.
